Kit solar off-grid: o que comprar, peça por peça
Três montagens prontas, da casa de fim de semana ao sítio com geladeira e bomba e à casa inteira sem rede, com a lista de compras e o preço de cada peça. E como ler um kit pronto antes de pagar por ele.
Por Redação EcoamazoniaAtualizado em 12 min de leitura
A escolha deste guia
Melhor para sítio com geladeira e bomba
Epever
EPEVER IP3000-22-Plus
7,6/10 na análise
- 3.000 W contínuos
- 6.000 W de surto
- 24 V / 220 V
- 139 A a plena carga
Um kit de energia solar off-grid tem sete peças: placas, controlador de carga MPPT, bateria, inversor senoidal, cabo solar, proteção de corrente contínua e estrutura. O tamanho de cada uma sai do consumo diário em kWh e do sol do mês mais fraco, não da potência do kit anunciado. Para uma casa de fim de semana com luz, TV, celular e ventilador, um sistema de 12 V com 2 placas de 160 W, 1 bateria de lítio de 100 Ah e inversor de 1.500 W custa cerca de R$ 8,1 mil em peças. Um sítio com geladeira e bomba pede 24 V, 2 placas de 585 W, 4 baterias e inversor de 3.000 W, uns R$ 20,8 mil. Uma casa inteira passa de R$ 38 mil e precisa de projeto. A teoria de cada peça está no guia de energia solar off-grid; aqui está o que comprar.
Como saber o tamanho do kit off-grid que eu preciso?
Some a potência de cada aparelho vezes as horas por dia: é o consumo diário em watt-hora. A calculadora faz a conta com o sol do pior mês da capital do seu estado e devolve placas, bateria, inversor, controlador e a lista de compras.
Os números das três montagens deste guia saíram dela, para um sítio em Minas Gerais: Belo Horizonte tem 4,13 horas de sol pleno por dia em junho, o mês mais fraco. Em Curitiba, Florianópolis ou Porto Alegre, com 2,5 a 2,8 horas no inverno, o mesmo consumo pede de 45% a 67% mais placas. O passo a passo das fórmulas está na página da calculadora off-grid.
Montagem 1: qual kit para casa de fim de semana em 12 V?
Casa usada no fim de semana, com 6 lâmpadas LED de 9 W por 5 horas, TV de 60 W por 4 horas, 3 celulares e um ventilador de 60 W por 5 horas. São 870 Wh por dia e 204 W ligados ao mesmo tempo. Com 90% de rendimento no inversor e 25% de perdas nas placas, a calculadora pede 320 Wp, 110 Ah de bateria em 12 V e controlador de 40 A.
| Peça | Qtd. | Por quê | Custo |
|---|---|---|---|
| Placa Intelbras EMST 160 M (160 W, 12 V) | 2 | 320 Wp; ligadas em série dão 45 V de Voc, dentro dos 92 V do controlador | R$ 1.200 |
| Controlador MPPT EPEVER Tracer4210AN G3 (40 A) | 1 | Aceita até 520 W de placas em 12 V | R$ 911 |
| Inversor EPEVER IP1500-12-Plus (1.500 W, 12 V) | 1 | Senoidal pura, surto de 3.000 W | R$ 2.100 |
| Bateria EPEVER LiFePO4 12,8 V 100 Ah | 1 | 1.024 Wh úteis a 80%: cobre um dia inteiro | R$ 3.037 |
| Cabo solar Condumax 6 mm², kit 50 m | 1 | Placas até o controlador | R$ 430 |
| Disjuntor CC Schneider C60H-DC 2P 20 A | 1 | Desliga e protege a série de placas | R$ 421 |
| Total das peças | Sem estrutura, fusível da bateria, cabo de bateria e mão de obra | R$ 8.099 |
Placa para sistema de 12 V
O ponto que mais pesa neste sistema pequeno é o autoconsumo do inversor. Pela ficha da EPEVER, o IP1500-12 gasta até 1,2 A ligado sem carga: cerca de 0,37 kWh por dia se ficar ligado direto, 42% do consumo da casa. Desligue o inversor ao sair e, se possível, ligue as lâmpadas de 12 V na saída de carga do controlador. Um inversor senoidal menor gastaria menos em vazio; se comprar um que não analisamos, confira o registro no Inmetro e a corrente sem carga.
E a bateria de chumbo? A Moura Solar 12MS111 custa cerca de R$ 1.059, mas a Moura recomenda usar só 30% por ciclo, uns 378 Wh: seriam 3 baterias, R$ 3.177, para o que 1 de lítio entrega, com 77 kg em vez de 11 kg.
Melhor inversor para 12 V
Epever
EPEVER IP1500-12-Plus
7,0/10 na análise
- 1.500 W contínuos
- 3.000 W de surto
- 12 V / 220 V
- 140 A a plena carga
Montagem 2: qual kit para sítio com geladeira e bomba?
Sítio com geladeira (150 W, motor ligado cerca de 8 horas por dia), 6 lâmpadas LED, TV, ventilador por 8 horas e bomba d'água de 1/2 cv por 1 hora. São 2,7 kWh por dia, 774 W ligados ao mesmo tempo e cerca de 1.700 W de pico quando a bomba parte. Acima de cerca de 1,1 kWh por dia, a calculadora sobe para 24 V: a corrente cai pela metade e os cabos ficam viáveis. Ela pede 970 Wp de placas e 160 Ah de bateria em 24 V.
| Peça | Qtd. | Por quê | Custo |
|---|---|---|---|
| Placa DAH Solar 585 W bifacial | 2 | 1.170 Wp; uma placa por controlador (51,6 V de Voc) | R$ 1.628 |
| Controlador MPPT EPEVER Tracer4210AN G3 (40 A) | 2 | Cada um aceita 1.040 W em 24 V; duas placas em série passariam dos 92 V | R$ 1.823 |
| Inversor EPEVER IP3000-22-Plus (3.000 W, 24 V) | 1 | Surto de 6.000 W por 5 s para a bomba e a geladeira | R$ 3.297 |
| Bateria EPEVER LiFePO4 12,8 V 100 Ah | 4 | 2 em série (25,6 V) × 2 em paralelo: 5.120 Wh, 4.096 Wh úteis | R$ 12.149 |
| Cabo solar Condumax 6 mm², kit 50 m | 1 | Placas até os controladores | R$ 430 |
| Disjuntor CC Schneider C60H-DC 2P 20 A | 2 | Um por placa: 1,25 × 14,2 A = 17,8 A | R$ 842 |
| Estrutura Solar Group Smart, 4 placas, telha cerâmica | 1 | Sobra lugar para mais 2 placas | R$ 619 |
| Total das peças | Sem fusível da bateria, cabos de bateria e mão de obra | R$ 20.788 |
Melhor para sítio com geladeira e bomba
Epever
EPEVER IP3000-22-Plus
7,6/10 na análise
- 3.000 W contínuos
- 6.000 W de surto
- 24 V / 220 V
- 139 A a plena carga
A conta fecha justa. O IP3000 gasta até 1 A em vazio a 24 V, uns 0,58 kWh por dia, e como a geladeira não desliga, ele fica ligado 24 horas. Somado à casa, o consumo vai a 3,3 kWh e as duas placas empatam com a necessidade em junho. Com inverno mais fraco que o de Belo Horizonte, ponha um terceiro controlador e uma terceira placa.
Opção B, com o híbrido. O EPEVER HP3522 junta inversor de 3,5 kW, MPPT de 120 A e carregador por gerador num aparelho só. Ele exige pelo menos 85 V na entrada das placas: duas placas de 585 W em série dão 87,6 V de Vmp a 25 °C e caem para perto de 80 V num telhado quente. Por isso, com ele, use 3 placas em série (131 V). A conta fica em 3 placas (R$ 2.442), o HP3522 (R$ 7.539), as mesmas 4 baterias, o cabo, 1 disjuntor e a estrutura: R$ 23.600. Os R$ 2.800 a mais compensam se você quer recarregar o banco com gerador nos dias de chuva.
Bateria de lítio para o banco de 24 V
EPEVER
EPEVER LiFePO4 12,8 V 100 Ah
7,2/10 na análise
- 1.280 Wh
- 1.024 Wh úteis a 80%
- 50 A contínuos
- ≥ 4.000 ciclos
Montagem 3: qual kit para uma casa inteira sem rede?
Família morando no lugar, com geladeira, freezer, máquina de lavar, 10 lâmpadas, TV, 2 ventiladores, notebook, antena de internet, liquidificador, celulares e bomba de 1/2 cv. Comida no gás, banho no aquecedor solar e nada de micro-ondas, que sozinho puxa 1.300 W. São 6,5 kWh por dia, 2.290 W ligados ao mesmo tempo e 3.300 W de pico. A calculadora pede 2.340 Wp e um banco de 380 Ah em 24 V para um dia.
Montamos com folga: o HP3522 gasta uns 0,7 kWh por dia só ligado, e o banco vazio precisa recarregar depressa. Seis placas de 585 W dão 3.510 Wp, 88% dos 4.000 W que o híbrido aceita. Numa só série, são 310 V de Voc a 25 °C, abaixo dos 440 V da ficha, e 14,2 A de corrente, abaixo dos 16 A da entrada.
| Peça | Qtd. | Por quê | Custo |
|---|---|---|---|
| Placa DAH Solar 585 W bifacial | 6 | 3.510 Wp em uma série | R$ 4.884 |
| Inversor híbrido EPEVER HP3522 (3,5 kW, 24 V, MPPT) | 1 | Inversor, controlador e carregador por gerador | R$ 7.539 |
| Bateria EPEVER LiFePO4 12,8 V 100 Ah | 8 | 2S4P: 10.240 Wh, 8.192 Wh úteis, 200 A contínuos | R$ 24.298 |
| Cabo solar Condumax 6 mm², kit 50 m | 1 | Série de placas até o híbrido | R$ 430 |
| Disjuntor CC Schneider C60H-DC 2P 20 A | 1 | 500 V CC em 2 polos, com folga para os 310 V | R$ 421 |
| Estrutura Solar Group Smart, 4 placas | 2 | Ou uma estrutura para 6 feita pelo instalador | R$ 1.238 |
| Total das peças | Some de 10% a 25% de instalação, fusível, cabos de bateria, aterramento e DPS | R$ 38.810 |
Nesse tamanho, o normal seria 48 V. Como ainda não analisamos inversor de 48 V com registro no Inmetro, a montagem fica em 24 V com mais baterias em paralelo. A ficha da bateria prevê até 4 em série e não fala de paralelo: pergunte ao vendedor e use barramento com cabos de mesmo comprimento.
Por que cada peça foi escolhida?
Placas: 160 W para 12 V, 585 W para 24 V
A Intelbras EMST 160 M tem 19,6 V de Vmp, registro ativo no Inmetro e 12 anos de garantia. A DAH de 585 W tem 43,8 V de Vmp e 51,6 V de Voc: só com MPPT. Colada no telhado, a bifacial rende como placa comum.
Controlador: por que 40 A e não 60 A
O Tracer4210AN G3 aceita até 92 V de Voc a 25 °C e converte até 520 W em 12 V ou 1.040 W em 24 V, pelo manual da EPEVER. Não indicamos controlador de 60 A porque os vendidos no Mercado Livre (SRNE ML4860, Victron 150/60) não têm registro no Inmetro, exigido pela Portaria 140/2022 para controladores PWM e MPPT, e o que tem registro (SRNE MA2460N15) não está à venda lá. Acima de 1 kWp, o caminho é o híbrido ou dois controladores, cada um com a sua placa. O Tracer4210AN tem registro ativo no Inmetro (nº 000648/2025, importador M Energia); confira o número na etiqueta da caixa.
Controlador MPPT para até 1 kWp em 24 V
Bateria: lítio por padrão
A EPEVER LiFePO4 de 100 Ah dá 1.024 Wh úteis a 80% e pelo menos 4.000 ciclos, pela ficha. O limite que pouca gente olha é a corrente: 50 A contínuos por bateria, uns 570 W depois do inversor em 12 V. Um inversor de 1.500 W em 12 V puxa 139 A; para usar tudo isso, são 3 baterias em paralelo. Em 24 V, duas em série dão os mesmos 50 A com o dobro da tensão, uns 1.150 W.
Inversor: senoidal pura, com surto
Os três EPEVER são senoidais puros, com registro no Inmetro. Escolha pela tensão do banco e pelo que liga junto.
| Item | EPEVER IP1500-12-Plus | EPEVER IP3000-22-Plus | EPEVER HP3522 híbrido |
|---|---|---|---|
| Potência contínua | 1500 W a 35 °C, na tensão nominal de entrada | 3000 W a 35 °C, na tensão nominal de entrada | — |
| Potência de surto | 3000 W por 5 s | 6000 W por 5 s | — |
| Corrente de surto ao ligar | < 100 A | < 100 A | — |
| Tensão nominal de entrada | 12 VCC | 24 VCC | — |
| Faixa de tensão de entrada | 10,8 a 16,0 VCC | 21,6 a 32,0 VCC | — |
| Eficiência na potência nominal | > 89,0 % | > 90,0 % | — |
| Nota da análise | 7,0/10 | 7,6/10 | 7,4/10 |
| Preço | R$ 2.100 | R$ 3.297 | R$ 7.539 |
| Ver preço | Ver preço | Ver preço |
Cabo, conector, disjuntor e estrutura
As placas já vêm com cabo de 4 mm² e MC4 nas pontas. A extensão até o controlador é o cabo solar de 6 mm², e nele vai MC4 do mesmo fabricante do da placa, na versão certa para o diâmetro: o manual da Stäubli lista a versão 6X-UR para cabos de 5,5 a 7,4 mm, que inclui os 6,1 mm do Condumax. A 6II-UR, a mais vendida, aceita de 5,9 a 8,8 mm na tabela IEC do manual (7,0 a 8,6 mm na tabela UL): com 6,1 mm o cabo fica no limite de baixo e a vedação trabalha no mínimo, por isso a 6X é a escolha com folga. O disjuntor C60H-DC de 20 A protege só o lado das placas. Na estrutura Solar Group, telha colonial capa pede o alongador vendido à parte.
Cabo das placas ao controlador
Kit off-grid pronto no Mercado Livre vale a pena?
Avaliamos os kits off-grid mais vendidos e não indicamos nenhum. Três exemplos do que encontramos:
- Kit com 2,48 kWp de placas em 12 V e inversor de 1,5 kW. Em 12 V, um controlador de 60 A converte no máximo uns 860 W (60 A × 14,4 V). Para aproveitar 2.480 Wp seriam quase 200 A de carga. Mais da metade das placas não tem para onde mandar energia.
- Kit com controlador PWM e placa de 620 W. O PWM puxa a placa para a tensão da bateria, perto de 13,5 V. Uma placa de 620 W tem cerca de 15 A: entrega uns 200 W. A maior parte se perde.
- Kit sem marca nem tipo do controlador. Sem saber se é PWM ou MPPT, a corrente e a tensão máxima, não dá para conferir o resto.
Como ler um kit:
- PWM ou MPPT? Com placa de 60 ou mais células, só MPPT.
- Wp, inversor e tensão conversam? Wp ÷ tensão do banco é a corrente que o controlador precisa ter.
- Bateria em Wh úteis. Tensão × Ah × 0,8 no lítio, × 0,5 no chumbo, ou menos se o fabricante pede.
- Corrente da bateria. Potência do inversor ÷ (tensão × 0,9) não pode passar da corrente contínua somada das baterias.
- Registro no Inmetro que confere com o produto. Vimos anúncio de placa citando um número de registro que, na consulta do Inmetro, é de um microinversor. Confira o número em registro.inmetro.gov.br.
Que proteção e segurança o kit off-grid precisa?
A ABNT NBR 16690 trata do lado de corrente contínua das placas: condutores, proteções, seccionamento e aterramento. A NBR 5410 vale para a instalação de baixa tensão da casa, a partir da saída do inversor. Na prática:
- Entre bateria e inversor, fusível ANL ou NH ou disjuntor CC de caixa moldada, colado no borne positivo, dimensionado por P ÷ (V × 0,9). IP1500 em 12 V: 1.500 ÷ 10,8 = 139 A, fusível de 150 A e cabo de 35 mm² (regra de uns 4 A por mm²). IP3000 em 24 V: também 139 A. HP3522: 162 A, fusível de 175 a 200 A e cabo de 50 mm².
- Entre controlador e bateria, o manual do Tracer4210AN pede cabo de 16 mm² e disjuntor CC de 63 A.
- Corrente contínua não apaga o arco sozinha. Disjuntor CA comum não serve, e o disjuntor CC tem polaridade: siga a marcação + e −.
- Placa ao sol tem tensão mesmo com tudo desligado: abra o disjuntor das placas antes de mexer no controlador.
- Bateria de chumbo libera hidrogênio na carga: local ventilado, longe de faísca, nunca em caixa fechada com o controlador. O lítio pede local seco e só carrega entre 0 °C e 55 °C.
Perguntas frequentes
Quanto custa um kit de energia solar off-grid?
Nas montagens deste guia, de cerca de R$ 8,1 mil em peças para uma casa de fim de semana em 12 V a R$ 20,8 mil para um sítio com geladeira e bomba e R$ 38,8 mil para uma casa inteira. Some de 10% a 25% de instalação.
Quantas baterias de lítio preciso para uma geladeira?
Num sítio com geladeira, luzes, TV, ventilador e bomba, 2,7 kWh por dia em 24 V, são 4 baterias de 100 Ah em 2S2P para um dia sem sol. Para dois dias, 8.
Inversor híbrido ou inversor e controlador separados?
Separados sai mais barato no sítio: R$ 20,8 mil contra R$ 23,6 mil. O híbrido compensa quando você quer recarregar o banco com gerador ou passa de 1 kWp de placas.
Posso montar o kit off-grid sozinho?
A parte das placas e da estrutura envolve trabalho em altura, e a da bateria, correntes acima de 100 A. Para o sistema pequeno, ao menos a revisão de um eletricista; para casa inteira, projeto e ART de profissional habilitado.
O inversor gasta energia parado?
Gasta. O IP1500 consome até 0,37 kWh por dia ligado sem carga, o IP3000 uns 0,58 e o HP3522 uns 0,7. Num sistema pequeno, isso pesa tanto quanto a TV.
Os produtos deste guia
Condumax Solarmax Flex 6 mm²
Intelbras EMST 160 M
EPEVER LiFePO4 12,8 V 100 Ah
EPEVER IP1500-12-Plus
EPEVER IP3000-22-Plus
EPEVER HP3522 híbrido
EPEVER Tracer4210AN G3Fontes e normas
- EPEVER, datasheet IPower-Plus 220/230/240 VAC (IP1500-12 e IP3000-22)
- EPEVER, datasheet da série HP-AHP20A (HP3522)
- EPEVER, datasheet da bateria LFP1.28KWH12.8V-P20L1
- EPEVER, manual do Tracer AN G3 (v2.4)
- Stäubli, instruções de montagem MC4 PV-KBT4/PV-KST4 (MA231)
- Inmetro, Portaria nº 140/2022 (equipamentos de sistemas fotovoltaicos), texto na Normas Brasil
- ABNT NBR 16690, instalações elétricas de arranjos fotovoltaicos: requisitos de projeto
- ABNT NBR 5410, instalações elétricas de baixa tensão
Leia também
Energia solarEnergia solar off-gridPlacas, controlador, bateria e inversor dimensionados para um sítio real, com a conta do CRESESB e o custo de cada escolha.
CalculadoraCalculadora off-gridAparelhos e horas de uso viram placas, baterias, inversor, controlador e uma lista de compras com o preço das peças.
Energia solarEnergia solar vale a pena?Payback de energia solar para casas de 200, 400 e 800 kWh em São Paulo, Belo Horizonte e Fortaleza, com Fio B e taxa mínima.

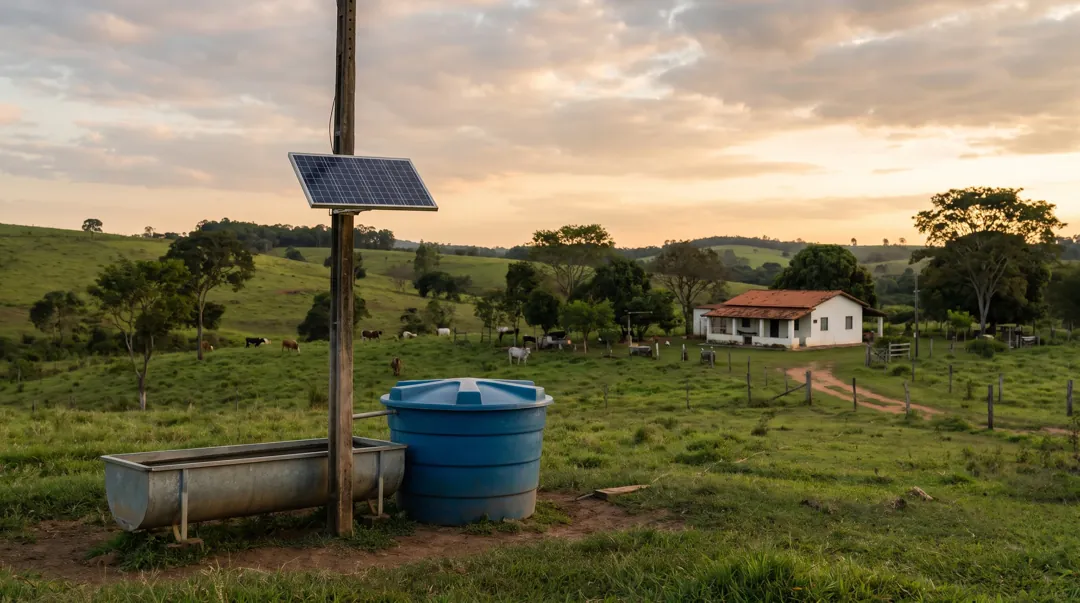

Energia solarBomba solarComo a bomba solar funciona sem bateria, quantos litros por dia ela tira conforme a altura e o sol e o tamanho da caixa.

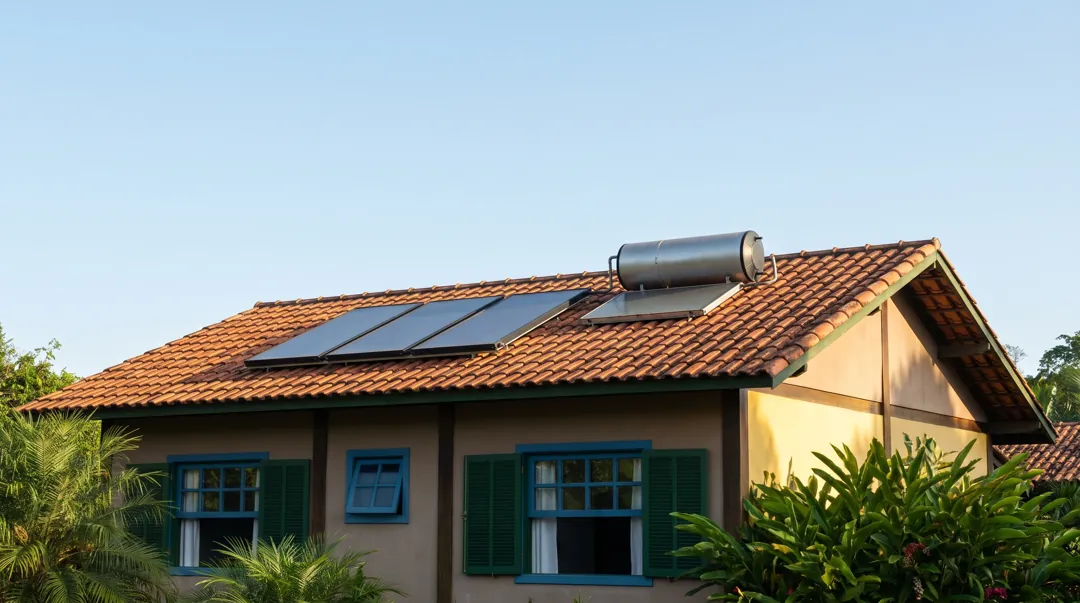

Energia solarAquecedor solarColetor plano ou tubo a vácuo, baixa ou alta pressão, quantos litros e quantos m² para a sua família, e o que exigir do instalador.
